自己制御型ヒーターケーブル

ヒーターケーブルの温度で出力が増減します。 自己制御機能があり、オーバーヒートの心配がありません。 柔軟性があり、必要な長さに切って使えます。

NELSON Type LT は、連続並列回路構造の自己制御型ヒーターケーブルです。
発熱体は自己制御機能をもつ導電性ポリマーで温度変化に応じ発熱量が自動的に増減します。

特長

  1. 1.

    出力が自動的に増減することで安全かつ経済的です。

  2. 2.

    取り付けが簡単で、必要な長さに切って使えます。

  3. 3.

    柔軟性にとみ、パルプなどへの取り付けも簡単です。

  4. 4.

    重ね巻きが簡単です。

  5. 5.

    オーバージャケット品はウェット環境や腐食性雰囲気に施工できます。

用途

配管、タンクなどの凍結防止や温度保持。計装配管、消化配管、油、腹水回収配管、氷結防止など。

種類

CAT.No.
使用電圧
V
ヒーター出力
W/m(10℃)
最長使用長さ
最高使用温度
絶縁材色
許容温度
℃*2
LT3
100
7.6
87
65
グレー
85
LT23
200
6.9
183
65
グレー
85
LT5
100
13.0
72
65
グレー
85
LT25
200
12.1
148
65
グレー
85
LT8
100
24.1
58
65
グレー
85
LT28
200
22.8
119
65
グレー
85
LT10
100
30.5
49
65
グレー
85
LT210
200
27.2
105
65
グレー
85

この他の自己制御ヒーターには、中温度城用、ロングライン用などがあります。

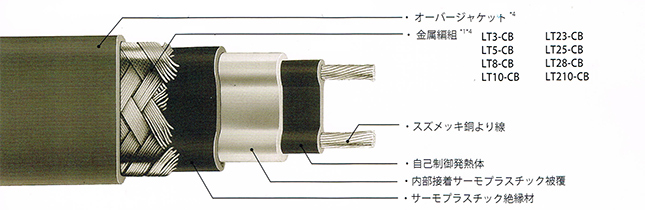

型式

CAT.No.
金属編組
オーバージャケット
寸法mm
LT3-CB
すずメッキ銅編組
なし
10.9×4.7
LT3-JT
すずメッキ銅編組
サーモプラスチック
11.7×5.7
LT3-J
すずメッキ銅編組
フッ素樹脂
11.7×5.7
LT3-D1*3
すずメッキ銅編組
フッ素樹脂
11.7×5.7

Type LTヒーターケーブルは米国Nelson Heat tracing Systems社の製品です。

  1. 1.

    *1：すずめっき銅編組（標準品）。

  2. 2.

    *2：間欠許容温度。

  3. 3.

    *3：HASKシリーズ接続キットとの使用で
    　Class Ⅰ Division,Groups B,C,D
    　Class Ⅱ Division,Groups E,F,G、Class Ⅲ

  4. 4.

    *4：CB,JT,Jはヒーターケーブルを外力から保護し、金属編組はシールドアースの役目をします。

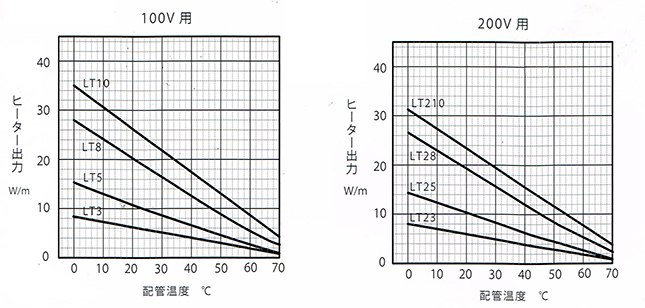

出力特性

ブレーカー定格電流の選定

型式
初期温度 ℃
ブレーカ定格電流とヒーターケーブル長さ　m
電圧100V
電圧200V
15V
20A
30A
40A
15V
20A
30A
40A
LT3/LT23
10
87
　
　
　
183
　
　
　
-18
61
82
87
　
129
174
183
183
-29
55
74
87
　
115
155
183
183
LT5/LT25
10
60
72
　
　
126
148
　
　
-18
41
54
72
　
85
114
148
148
-29
36
48
72
　
75
101
148
148
LT8/LT28
10
40
54
58
　
84
110
119
　
-18
28
36
54
58
57
75
112
119
-29
25
32
48
58
50
67
99
119
LT10/LT210
10
31
41
49
　
67
89
105
　
-18
23
30
42
49
48
64
95
105
-29
20
27
39
49
44
57
85
105
  1. 1.

    ブレーカ定格値はNational Electric Codeによります。

  2. 2.

    電圧が異なる場合は変換が必要です。お問い合わせください。

  3. 3.

    一つのブレーカに異なるケーブル種がある場合は、各ケーブルの15A欄からA/mを算出し合算してください。

  4. 4.

    専用の漏電しゃ断器の感度電流はお問い合わせください。

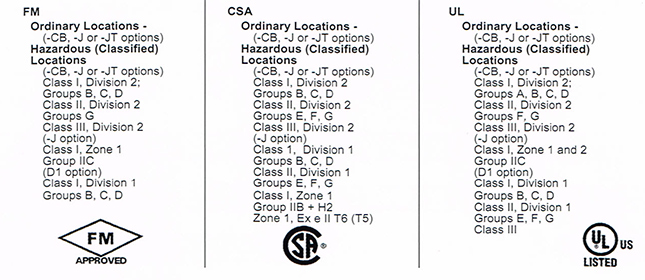

Approvals

日本国内の防爆区域用途には、別途の安全増防爆構造に認可されたヒーターがあります。
お問い合わせください。

オプション

  • 電源ボックスPSB-04

  • グラステープ GT-60

  • 保護フレキチューブ

  • リード側端末キット LTK-11

  • アルミテープ AL-50L

  • サーモスタレット TS-30H、TS-30L

  • エンド側端末キット ETK-11

  • 接続キットSSK-11、T分岐TSK-11

使用に際して

電気設備技術基準　第229条に従い、専用の漏電しゃ断器を設け、ヒーターケーブルの金属編組およびパイプライン等にはD種接地工事を施し、発熱線施設の表示をしてください。また、施工要領書の施工上の注意事項をお守りください。
