受注生産で小ロットにも対応
熱解析を用いた提案で貴社の要望を満たす
カートリッジヒーター／熱電対を提案します！
- 無料相談窓口
-
小ロット・多品種にも対応！熱に関する設計や問題のご相談なら九州日昌
熱問題にお困りではありませんか？
- 現品のみで図面がなく、同じ部品が作れない
- 効果的な加熱方法がわからず、なんとなく規格品を利用している
- 今以上に温度のバラつきを抑えたい
貴社の熱問題を九州日昌の技術力が解決します！
-
ご希望に合わせた商品を
低価格で提供 - 自社開発の巻線機を利用することで
ヒーターの製造工程を効率化。
低価格でカスタマイズ商品の
ご用意が可能です。
-
熱解析を利用することで
最適な商品を提案 - 温度分布をはじめとした熱解析を行い、
貴社が抱える熱問題を解決するための最適な
商品をご提案いたします。
-
図面がなくてもOK
現品のみでも対応可能 - 現品しか残っておらず、図面がない場合は
図面起こしから対応させていただくことが
可能です。
-
詳細なヒアリングと
現場訪問によるご提案 - 解決すべき問題を詳しくお伺いし、訪問にてご提案を差し上げます。本当にネックになっている部分は何か、解決のためにどのような方法があるのかを丁寧にご案内いたします
確かな熱技術があります。九州日昌のコア技術。
見えない熱を見える形へと実現できる九州日昌だからこそできる均熱技術
-

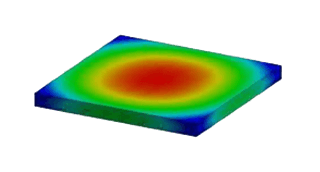

市販のステンレス製ヒータブロック
一般的に販売されているステンレスのブロックでは、右の解析画像のように 温度分布は中心と外側に聞きがあります。 このような状態ですと、ワークに与える熱もムラになり歩留りとなってしまいます。
-
-
市販のステンレス製ブロックと
弊社粗密巻ヒータとの組合せ弊社のもう一つのコア按術である粗密巻ヒータ。ヒータ単体でより均熱に加熱できるように、 両端と中心のワット数を調整。このヒータを使うことにより、市販のヒータを使うよりも 温度ムラをなくすことができます。
-
-

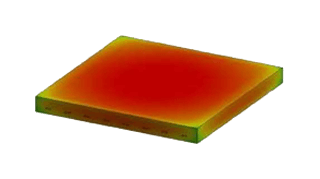

均熱ヒータブロック
九州日昌の独自技術を応用した均熱ヒータブロックと粗密巻ヒータを組み合わせることにより、 右の図のような均熱を実現。
九州日昌にしかできない均熱技術で御社の熱処理ニーズを必ずご満足させます。
-
- 無料相談窓口
-
小ロット・多品種にも対応！熱に関する設計や問題のご相談なら九州日昌
九州日昌の均熱技術が活きるソリューション紹介
- カートリッジヒーター
- 熱電対
九州日昌のカートリッジヒーター
カートリッジヒーターの特徴
発熱線を粗密巻きにして
発熱量の変更が可能- ヒーターのエリアによって、発熱線の巻きピッチ（発熱量）を変えることができるので、お客様のご要望に合わせた設計が可能です。
使用環境によって材質が
変更可能- ヒーターの種類は勿論、ヒーターの材質やリードの種類に至るまで、環境に合わせて最適なご提案ができるよう多様に取り揃えております。
- 粗密巻って何？
-
一般的にカートリッジヒーターの発熱線は、巻かれている間隔（ピッチ）が一定になっています。均一にまかれたヒーターでは、ヒーター中央部に比べ、先端やリード線側からの放熱が大きくなり、温度分布にムラが出る傾向にあります。
一方、粗密巻とは、ヒーター内部の発熱線の巻きピッチを【先端、中央、リード線側】などエリア毎に変更することが出来ます。
先端とリード線側の巻きピッチを密にし（ワット数を上げる）、中央部分のピッチを粗くする（ワット数を下げる）ことで、ヒーター1本で被加熱物に対し均一に温度が伝わるように工夫することができます。
導入事例
-
- 問題
ヒーターのリード線が切れやすい
- 提案
ヒーターをL字タイプに変更して、リード線の材質もテフロン系の柔らかい材質に変更。
- 結果
リード線の断線がなくなり、状況が改善された。
- 問題
-
- 問題
カートリッジヒーターを使用して被加熱物を加熱しているが、現状より加熱速度を速めたい
- 提案
被加熱物とヒーターがより密着できる2重管構造を提案。
- 結果
従来40分だった加熱時間が15分に大幅短縮された。
- 問題
ヒーターの種類例
| 仕様 | 特徴 |
|---|---|
| L型タイプ | リード線取り出し部の省スペース化 リード線を保護する役目としても使用できます。 |
| フランジタイプ | フランジを金属ブロックにビスで固定し、抜けを防止します。 |
| 径・長さ指定 ストレートタイプ | 最も一般的なタイプです。 対応サイズ：φ3.1～ |
| 温度センサー内蔵タイプ | ヒーターに温度センサーを内蔵しているタイプです。 ヒーター自体の過昇温を防止します。 |
リードの種類例
| リード種類 | 耐熱温度 | 特徴 |
|---|---|---|
| ガラス耐熱電線 | ～180℃ | 一般用 |
| シリコンゴム電線 | ～180℃ | 耐薬品、防滴、屈曲性良 |
| フッ素樹脂絶縁電線 | ～260℃ | 耐薬品、耐水、クリーン環境使用可 |
| 超耐熱電線 | ～500℃ | 特に高い耐熱性 |
- 無料相談窓口
-
小ロット・多品種にも対応！熱に関する設計や問題のご相談なら九州日昌
九州日昌の熱電対
九州日昌の熱電対の特徴
使用環境に応じたご提案- 熱電対のご相談でも、使用環境を事前に確認させていただき、状況に応じた最適な商品を低価格でご提案いたします。
1本からでもOK- 1本からでも発注可能です。必要な商品を
必要な数だけ納品させていただきますの
で、お気軽にお問い合わせ下さい。
熱電対の種類
| 記号 | 使用温度範囲（℃） | 特徴 |
|---|---|---|
| K | -200～+1000 | もっとも、広く工業用途に使われている。 熱起電力の直線性が良い。 1000℃以下の耐酸化性に優れている。 還元性雰囲気には適さない。 |
| E | -200～+700 | 熱起電力がもっとも大きい。 耐酸化性が良い。 還元性雰囲気には敵さない。 |
| J | -200～+600 | E熱電対の次に起電力が大きい。 +極に鉄を使用しているので錆びやすく酸化性雰囲気には敵さない。 還元性雰囲気での使用可。 |
| T | -200～+300 | 低温測定に適している。 還元性雰囲気に使用可。 +極に銅を使用しているので錆びやすく酸化性雰囲気には適さない。 |
| N | -200～+1200 | Kに比べ、高温域で使用する。 |
| R | 0～1400 | 精度が良く劣化が少ない。 高温測定向きだが、水素ガスや金属蒸気が発生する場合は敵さない。 耐酸化性、耐薬品性が良い。 還元性雰囲気には敵さない。 |
| S | 0～1400 | 熱気電力が低く、JIS規格品ではもっとも高温測定向き。 耐酸化性、耐薬品性が良い。 |
| B | 0～1800 | |
| W/Re5-26 | 0～2480 | 使用温度が最も高い。 還元性雰囲気のみで使用できる。 ただし、JIS規格外である。 |
- 無料相談窓口
-
小ロット・多品種にも対応！熱に関する設計や問題のご相談なら九州日昌
よくある質問
- Q納期はどれぐらいかかりますか？
- Aご注文から、カートリッジヒーターでは3週間程度、熱電対では2週間程度で納品をさせて頂きます。
なお、仕様によっては前後いたしますので、お気軽にお問い合わせ下さい。
- Q熱電対の種類は現在使用している物と同じである必要がありますか？
- A同じである必要があります。
現在ご使用の熱電対の種類（K、E、J など）をご確認ください。
- Qざっくりとで構わないので急ぎで見積をもらえますか？
- A大変申し訳ございません。仕様により見積金額が異なりますので、大まかな費用感はお伝えしかねます。
ヒアリングを行った当日～2営業日中には見積書提出が可能ですので、一度お問い合わせ下さい。
