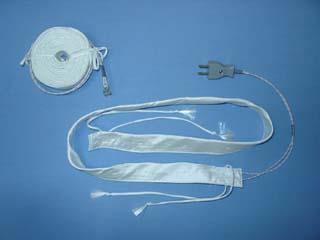

リボンヒーター

リボンヒーターは、耐熱ガラス繊維で織り上げられた布の中にヒーターを均一に組み込んだ製品です。
複雑な形状でも製作可能なため、半導体分野の配管加熱等に使用され、実績のあるヒーターです。

【特長】
・ヒーターの左右に取付紐が付いているため、脱着が簡単で取り扱いやすく、すぐに加熱ができます。
・テープ状で非常に柔軟性のあるヒーターです。
産業用の細いパイプ・太いパイプ・曲がったパイプ・変形容器・タンク等の加熱・保温に最適です。
・規格サイズが豊富ですので、加熱に最適なヒーターを選定することができます。
規格以外の特注品も自由に設計できます。
・発熱線は、耐熱性の繊維に均一に織り込まれています。
そのため、加熱時の絶縁性に優れており、安心してご使用いただけます。

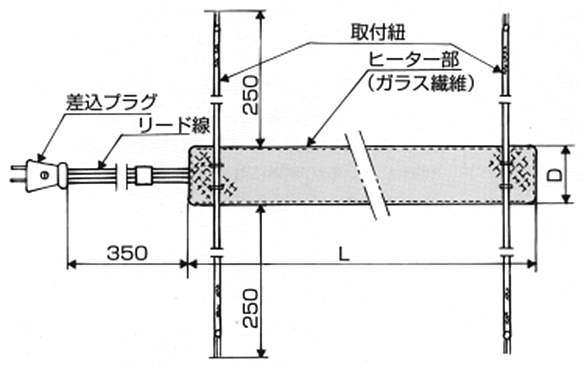

【形状】

絶縁層 ガラス繊維
発熱線 ガラス被覆ニクロム線
電圧 AC100V（特注により200Vも製作可能です）
リボン巾(D) 20mm～50mm
長さ(L) 1000mm～5000mm
コネクター 片リード100V平形差込みプラグ付
最高使用温度 400℃(但し差し込みプラグは外周温度50℃以下でご使用ください)

電熱容量（W） 長さ（m/m） 巾（m/m）
20 25 30 40 50 100
100W 1000 ○ ○ ○ ○ ○ ○
1500 ○ ○ ○ ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 ○ ○ ○ ○ ○ ○
5000 ○ ○ ○ ○ ○ ○
150W 1000 ○ ○ ○ ○ ○ ○
1500 ○ ○ ○ ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 ○ ○ ○ ○ ○ ○
5000 ○ ○ ○ ○ ○ ○
200W 1000 ○ ○ ○ ○ ○ ○
1500 ○ ○ ○ ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 ○ ○ ○ ○ ○ ○
5000 ○ ○ ○ ○ ○ ○
300W 1000 ○ ○ ○ ○ ○ ○
1500 ○ ○ ○ ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 ○ ○ ○ ○ ○ ○
5000 ○ ○ ○ ○ ○ ○
400W 1000 – – ○ ○ ○ ○
1500 ○ ○ ○ ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 ○ ○ ○ ○ ○ ○
5000 ○ ○ ○ ○ ○ ○
500W 1000 – – – ○ ○ ○
1500 ○ ○ ○ ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 ○ ○ ○ ○ ○ ○
5000 ○ ○ ○ ○ ○ ○
600W 1000 – – – ○ ○ ○
1500 – – – ○ ○ ○
2000 ○ ○ ○ ○ ○ ○
3000 ○ ○ ○ ○ ○ ○
4000 – – ○ ○ ○ ○
5000 – – ○ ○ ○ ○
1KW 1000 – – – – – ○
1500 – – – – – ○
2000 – – – ○ ○ ○
3000 – – ○ ○ ○ ○
4000 – – – ○ ○ ○
5000 – – – ○ ○ ○
＊上記以外の寸法でも製作可能です。
詳しくは担当までお問い合わせ下さい。
