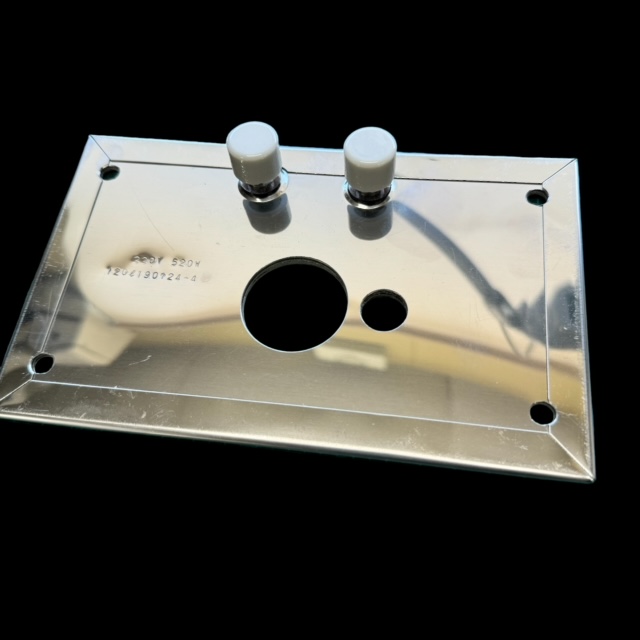

プレートヒーター

プレートヒーターは、絶縁層に耐熱マイカ板を使用し、高温耐熱ニッケルクロムリボン線を配線したヒーターです。

【特長】
・平板発熱体を有効的に利用し、金属の表面に密着させること
で加熱。
・モールドプレス、熱板、ホッパー等の加熱。
・熱風発生器、乾燥機にお使いいただけます。

≫プレートヒーター（端子式）

≫プレートヒーター（リード式）

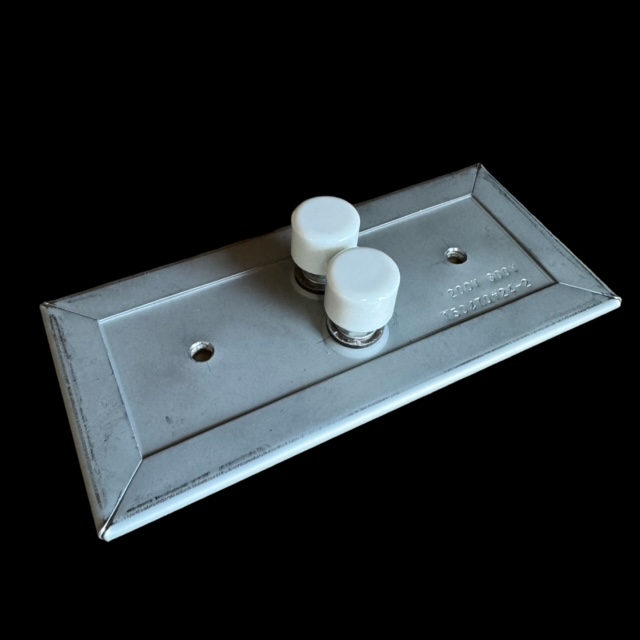

プレートヒーター（端子式）

全長
(mm)		 取り付け間隔(mm) 端子間ピッチ
(mm)		 電圧
(V)		 容量
(W)		 ワット
密度(W/㎠)		 商品コード
210 185 128 100 50 1.3 SH1050NT
340 315 258 100 100 1.1 SH1100NT
340 315 258 100 250 2.8 SH1250NT
480 455 398 100 375 2.6 SH1375NT
610 585 528 100 500 2.6 SH1500NT
210 185 128 200 50 1.3 SH2050NT
340 315 258 200 100 1.1 SH2100N
340 315 258 200 250 2.8 SH2250NT
480 455 398 200 375 2.6 SH2375NT
610 585 528 200 500 2.6 SH2500NT

※規格品はすべて、材質：ボンデ鋼板を使用しています。

プレートヒーター（リード式）

形状

リード式の形状図はPDFをご確認ください。

プレートヒーター(リード式)　形状図
全長
(mm)		 幅
(mm)		 厚さ
(mm)		 電圧
(V)		 容量
(W)		 ワット
密度(W/㎠)		 商品コード
275 18 4 100 100 2 SH1100LT
80 34 3 100 120 4.4 SH1120LT
120 80 4 100 350 3.6 SH1350LT
90 70 4 100 400 6.3 SH1400LT
110 90 4 100 600 6.7 SH1600LT
90 34 3 110 150 4.9 SH1150LT
50 50 4 120 60 2.4 SH1060LT
248 25 4 200 250 2.5 SH2250LT
315 25 4 200 300 3.8 SH2300LT

※規格品はすべて、材質：ボンデ鋼板を使用しています。
